Comment le X-29 a vaincu la divergence structurelle grâce aux composites anisotropes et à l’aeroelastic tailoring, ouvrant une voie radicale à l’aérodynamique moderne.
En résumé

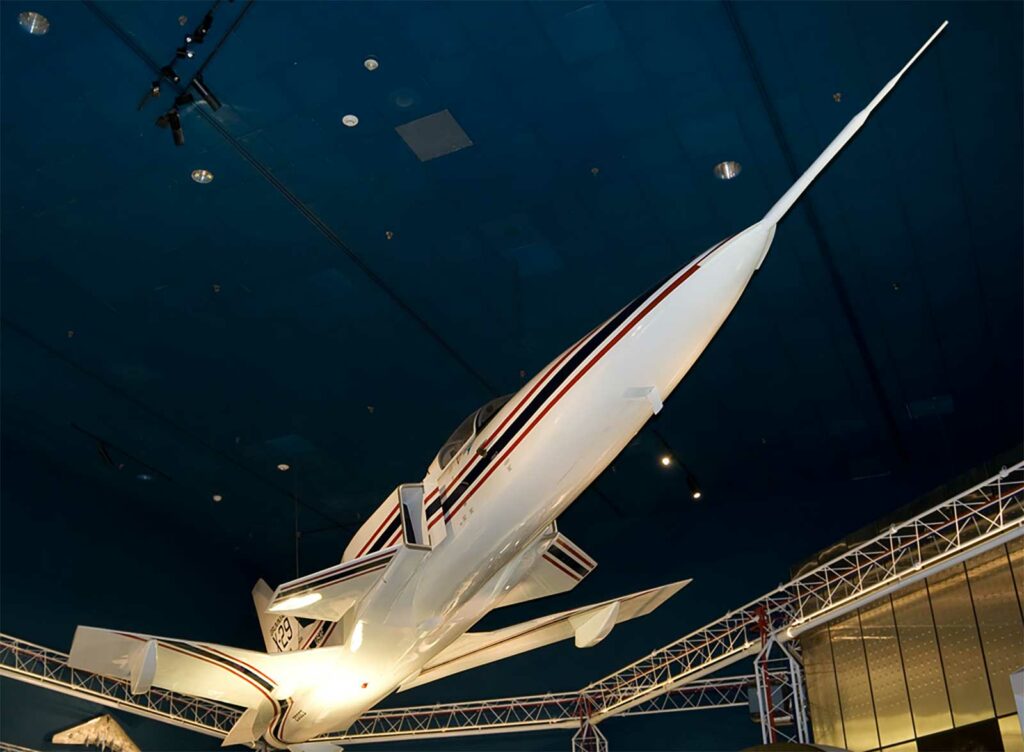

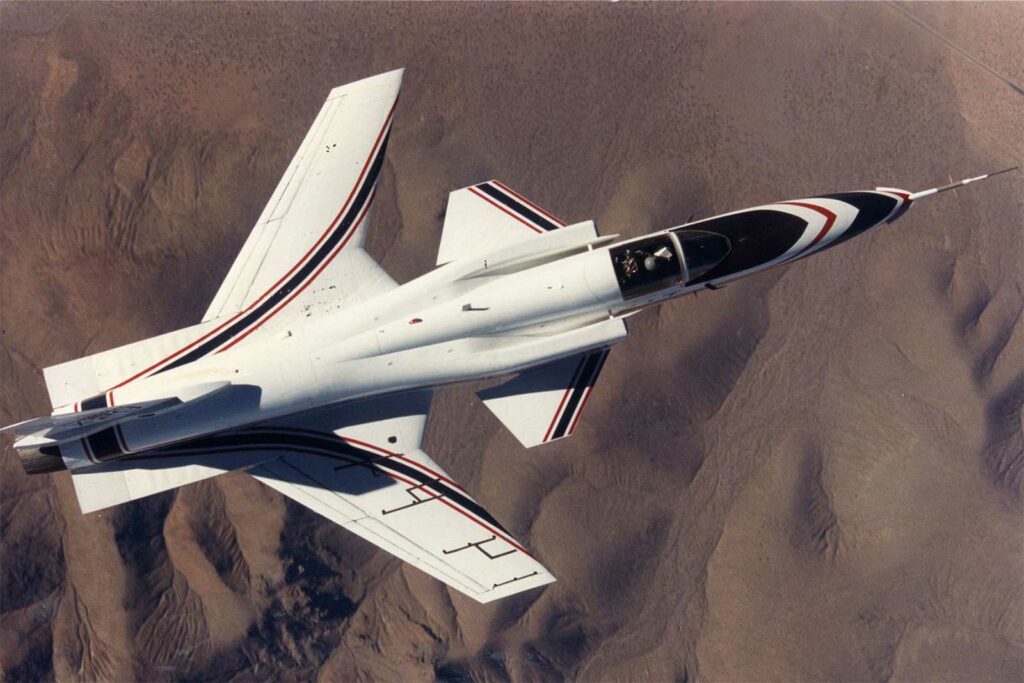

Le Grumman X-29 n’a jamais été conçu pour devenir un avion de combat opérationnel. Son objectif était plus risqué et plus ambitieux : prouver qu’une aile à flèche inversée pouvait survivre au vol transsonique et supersonique sans se détruire sous ses propres charges aérodynamiques. Le principal obstacle n’était ni la propulsion ni le pilotage, mais un phénomène brutal et bien connu des ingénieurs : la divergence aéroélastique. À mesure que la vitesse augmente, l’aile se tord, génère davantage de portance, se tord encore plus, jusqu’à la rupture. Plutôt que de lutter contre cette instabilité par la masse et la rigidité, Grumman a choisi une voie radicalement nouvelle : l’aeroelastic tailoring, rendu possible par des matériaux composites anisotropes. En orientant précisément 752 plis de graphite-époxy, l’aile du X-29 a été conçue pour se déformer « à l’envers » et neutraliser les forces destructrices. Cette démonstration technologique a marqué un tournant durable dans la conception des ailes modernes.
L’aile à flèche inversée comme promesse aérodynamique
Depuis les années 1940, l’aile à flèche inversée fascine les aérodynamiciens. En théorie, elle offre des avantages nets. La portance se déplace vers l’emplanture, ce qui améliore le contrôle aux grands angles d’attaque. Le décrochage débute plus près du fuselage, laissant les gouvernes efficaces plus longtemps. La maniabilité à basse vitesse et en combat rapproché peut être supérieure à celle d’une aile classique.
Ces bénéfices ne sont pas abstraits. Des études menées dès les années 1970 montraient des gains mesurables sur la stabilité longitudinale et la réponse aux commandes à incidence élevée. Pourtant, malgré ces promesses, l’aile à flèche inversée est restée marginale. La raison est simple : la structure casse avant que l’aérodynamique ne puisse être exploitée.
Le mur de la divergence structurelle
Le problème central porte un nom précis : la divergence aéroélastique. Sur une aile à flèche inversée, la charge aérodynamique appliquée aux extrémités crée un moment de torsion qui fait pivoter le bord d’attaque vers le haut. Cette torsion augmente localement l’angle d’attaque, donc la portance, donc la torsion. Le phénomène est auto-entretenu.
Sur une aile métallique classique, la seule parade consiste à augmenter drastiquement la rigidité en torsion. Cela implique plus d’épaisseur, plus de renforts et plus de masse. Dans le cas du X-29, les calculs initiaux montraient qu’une aile métallique capable de résister à la divergence aurait annulé tout gain aérodynamique et rendu l’avion inexploitable.
Les essais analytiques indiquaient qu’à partir d’environ Mach 0,9, une aile à flèche inversée non maîtrisée entrait dans une zone de divergence rapide. Au-delà, la rupture devenait une question de secondes.
Le choix d’une rupture technologique
Face à cette impasse, Grumman a fait un choix audacieux. Plutôt que de lutter contre l’aéroélasticité, il fallait l’utiliser. Cette idée, encore théorique dans les années 1970, repose sur un principe simple : si l’on ne peut empêcher l’aile de se déformer, autant contrôler la manière dont elle se déforme.
C’est le fondement de l’aeroelastic tailoring. Le matériau n’est plus neutre face aux efforts. Sa réponse mécanique est pensée dès la conception pour produire une déformation bénéfique. Pour y parvenir, le métal isotrope était insuffisant. Il fallait un matériau dont les propriétés varient selon la direction.
L’anisotropie comme outil de conception
Les composites à fibres de carbone offrent précisément cette liberté. Contrairement à l’aluminium ou à l’acier, ils sont anisotropes. Leur rigidité dépend de l’orientation des fibres. En empilant des couches selon des angles spécifiques, il devient possible de créer un couplage entre flexion et torsion.
Sur le X-29, l’aile a été construite à partir de 752 plis de graphite-époxy, orientés selon une séquence extrêmement précise. Environ 90 % de la rigidité structurelle de l’aile provenait de ces composites, contre moins de 40 % sur les avions de chasse contemporains.
Le résultat est contre-intuitif mais décisif. Lorsque l’aile se courbe vers le haut sous la charge, sa structure induit automatiquement une torsion vers le bas. Cette déformation couplée réduit l’angle d’attaque local et annule le mécanisme de divergence.
Une aile qui se corrige elle-même
Ce comportement n’est pas actif. Il ne repose ni sur des actionneurs ni sur des systèmes de contrôle. Il est purement structurel. L’aile du X-29 « sait » comment réagir parce que sa géométrie interne a été pensée pour cela.
Les essais au sol ont confirmé que la vitesse de divergence était repoussée bien au-delà du domaine de vol prévu. En vol, l’avion a atteint Mach 1,48 sans signe d’instabilité structurelle, là où une aile métallique équivalente aurait échoué bien plus tôt.
Cette réussite a démontré que la masse n’était plus la seule variable pour maîtriser la structure. La direction des fibres devenait un paramètre aérodynamique à part entière.
Un programme expérimental sous contrôle numérique
Le X-29 ne se limitait pas à ses ailes. L’avion était intrinsèquement instable et ne pouvait pas être piloté sans assistance. Il reposait sur un système de commandes de vol électriques numériques, avec un taux de correction très élevé.
Cette instabilité contrôlée permettait de tirer pleinement parti de l’aile à flèche inversée. Sans un tel système, les qualités aérodynamiques n’auraient pas été exploitables. Les ingénieurs ont ainsi validé une architecture complète où la structure, l’aérodynamique et le contrôle de vol formaient un ensemble indissociable.
Les résultats mesurés en vol
Entre 1984 et 1991, deux prototypes ont réalisé plus de 430 vols d’essai. Les données ont confirmé plusieurs points clés. La maniabilité à forte incidence dépassait celle des chasseurs conventionnels de l’époque. La réponse aux commandes restait linéaire jusqu’à des angles supérieurs à 45 degrés.
Sur le plan structurel, aucune fissuration critique liée à la divergence n’a été observée. Les jauges de contrainte ont validé les modèles prédictifs avec une précision remarquable pour l’époque, souvent inférieure à 5 % d’écart entre calcul et mesure.
Les limites assumées du concept
Le X-29 n’était pas exempt de défauts. L’aile composite, optimisée pour la torsion, présentait une rigidité moindre en flexion pure. La tolérance aux dommages était inférieure à celle d’une aile métallique. Une délamination locale pouvait affecter le comportement global.
De plus, les coûts de fabrication étaient élevés. L’empilement de centaines de plis nécessitait une précision industrielle difficile à généraliser dans les années 1980. Ces contraintes expliquent pourquoi aucune production en série n’a suivi.
Un héritage bien réel
L’influence du X-29 dépasse largement son apparente marginalité. Les principes d’aeroelastic tailoring sont aujourd’hui utilisés sur de nombreux avions modernes, civils comme militaires. Les ailes composites des avions de transport récents exploitent des logiques similaires pour optimiser la portance et réduire la traînée.
Dans le domaine militaire, la compréhension fine du couplage structure-aérodynamique est devenue un standard. Le X-29 a démontré qu’un matériau pouvait être conçu comme un élément fonctionnel actif, même sans électronique.
Une leçon toujours actuelle
Le X-29 rappelle une vérité souvent oubliée : les grandes avancées aéronautiques ne viennent pas toujours d’un moteur plus puissant ou d’un radar plus performant. Parfois, elles naissent d’un changement de regard sur la physique elle-même.
En acceptant la déformation au lieu de la combattre, Grumman a transformé une faiblesse structurelle en solution. Cette approche reste une source d’inspiration à l’heure où les ailes adaptatives, les structures morphing et les composites intelligents reviennent au cœur des recherches aéronautiques.
Sources
NASA Dryden Flight Research Center – X-29 Forward-Swept Wing Flight Research Program
US Air Force Flight Test Center – X-29 Technical Summary
Journal of Aircraft – Aeroelastic Tailoring of Forward-Swept Wings
Grumman Aerospace Corporation – X-29 Structural Design Documentation
