Pourquoi le cockpit doré du F-22 n’est pas décoratif: une verrière traitée pour bloquer les radars et refermer la signature furtive de l’avion.
En résumé
Le reflet doré du cockpit du F-22 Raptor intrigue depuis son entrée en service. Ce n’est ni un choix esthétique, ni un simple filtre solaire. Cette teinte provient d’une fine couche conductrice intégrée à la verrière, composée d’oxyde d’indium et d’étain. Son rôle est précis: empêcher les ondes radar de pénétrer dans le cockpit, où elles pourraient rebondir sur le casque du pilote, les écrans ou les structures internes. Sans cette protection, la verrière deviendrait une faille majeure dans la furtivité globale de l’avion. Le F-22 a été conçu pour verrouiller chaque source potentielle de réflexion radar, y compris celles situées à l’intérieur. D’autres avions furtifs utilisent des solutions proches, mais rarement avec le même niveau d’exigence. Ce détail illustre une réalité souvent oubliée: la furtivité ne repose pas sur une forme spectaculaire, mais sur une accumulation de choix techniques cohérents, parfois invisibles, qui font la différence entre un avion discret et un avion réellement difficile à détecter.
Le détail qui attire l’œil sur un avion pourtant conçu pour se faire oublier

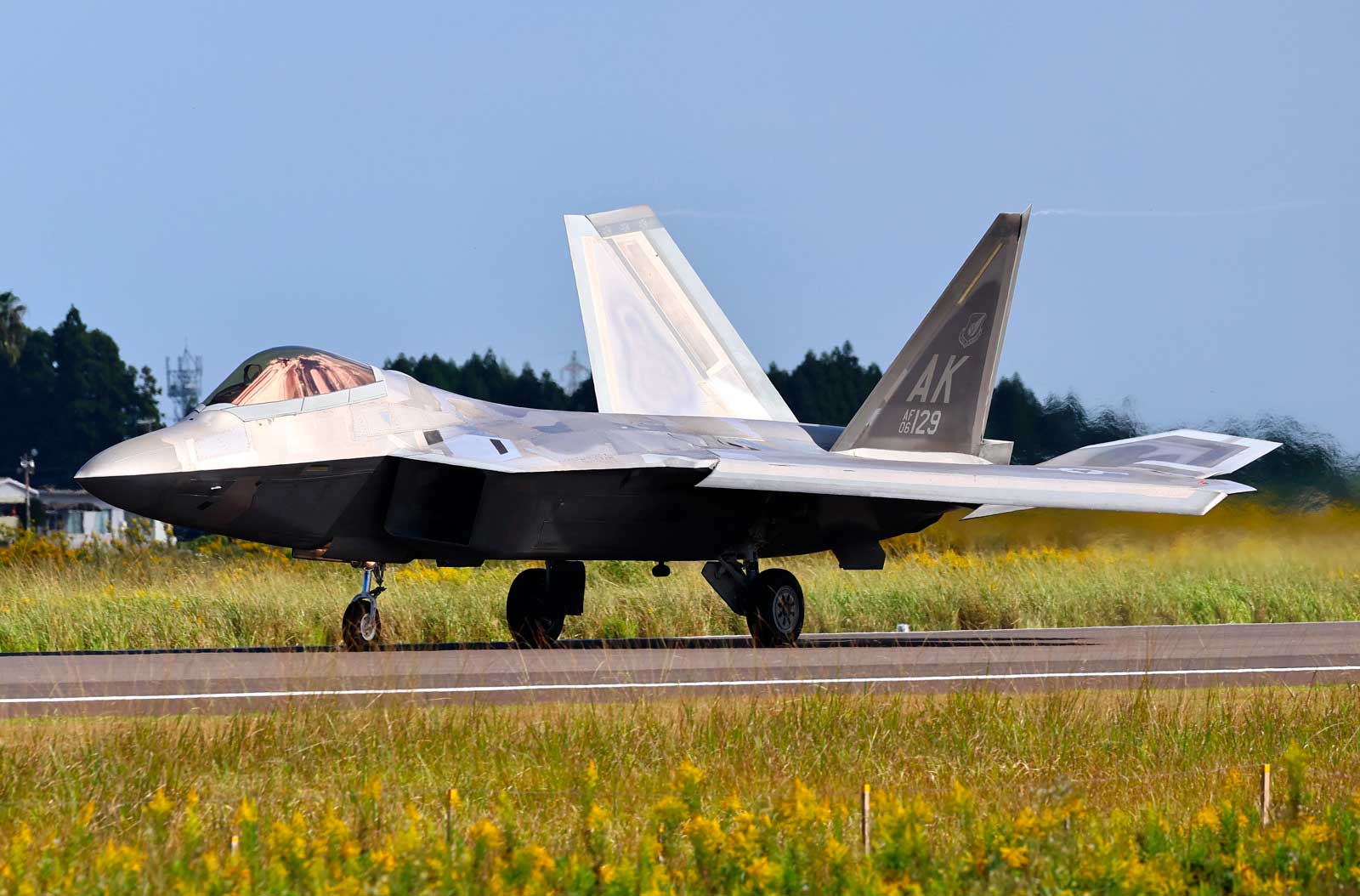

Le F-22 Raptor est l’un des rares avions de chasse dont le cockpit capte immédiatement l’attention. Sous certains angles, sa verrière reflète une teinte dorée très marquée. Ce contraste est paradoxal. Tout, sur cet avion, est pensé pour réduire sa visibilité. Pourtant, cette couleur est volontairement assumée.
Ce choix ne répond ni à une mode, ni à un besoin ergonomique secondaire. Il s’agit d’un compromis technique assumé. La verrière n’est pas un simple vitrage transparent. Elle fait partie intégrante de la signature radar de l’appareil. Sur un avion furtif, aucune surface n’est neutre, pas même celle qui permet au pilote de voir.
Dès la phase de conception, Lockheed Martin et l’US Air Force ont identifié le cockpit comme un point critique. La verrière est une ouverture. Et toute ouverture est une faiblesse potentielle face aux radars modernes.
La technologie derrière la verrière dite “en or”
La couleur dorée provient d’un traitement de surface très précis. La verrière du F-22 est infusée d’une couche microscopique d’oxyde d’indium et d’étain, souvent désignée sous l’acronyme ITO.
Cette couche est extrêmement fine, de l’ordre de quelques dizaines à quelques centaines de nanomètres (1 nanomètre = 0,000000001 mètre). À cette échelle, elle reste partiellement transparente dans le spectre visible, tout en étant électriquement conductrice.
L’ITO est un matériau bien connu dans l’industrie. Il est utilisé dans les écrans tactiles, les panneaux photovoltaïques et certains capteurs optiques. Dans le cas du F-22, son rôle n’est pas électronique au sens classique. Il agit comme un écran électromagnétique.
Concrètement, cette couche réfléchit ou absorbe une partie des ondes radar incidentes, en particulier dans les bandes utilisées par les radars de poursuite et d’engagement. La verrière cesse alors d’être “radio-transparente”.
Pourquoi le cockpit est un piège radar sous-estimé
Sur un avion conventionnel, le cockpit ne pose pas de problème majeur. Sur un avion furtif, il devient un cauchemar.
Les ondes radar qui pénètrent dans un cockpit peuvent rebondir sur plusieurs éléments internes:
– le casque du pilote, souvent équipé de visières et de capteurs
– les écrans multifonctions
– les cadres métalliques
– la structure interne de la cellule
Chaque réflexion interne peut ressortir par la verrière et retourner vers l’émetteur radar. Ce phénomène crée une signature radar parasite, difficile à modéliser et encore plus difficile à corriger a posteriori.
Sans traitement spécifique, la verrière agirait comme une fenêtre ouverte dans une architecture furtive soigneusement fermée. C’est précisément ce que la couche d’ITO empêche.
Une furtivité qui se joue aussi à l’intérieur de l’avion
Le F-22 pousse la logique furtive plus loin que la majorité des avions dits “stealth”. La cellule externe est optimisée. Les entrées d’air sont masquées. Les aubes du compresseur sont invisibles. Les soutes sont internes. Mais cela ne suffit pas.
La philosophie du programme ATF (Advanced Tactical Fighter) était claire: aucune réflexion radar non maîtrisée, même indirecte. Le cockpit est traité comme un volume à isoler du monde électromagnétique extérieur.
La verrière agit donc comme un couvercle. Elle empêche les ondes d’entrer. Elle empêche aussi certaines émissions internes de sortir. Cela contribue à réduire les échos imprévisibles et à stabiliser la signature radar globale de l’appareil.
Une contrainte opérationnelle assumée pour le pilote
Cette technologie a un coût, y compris pour le pilote. La verrière dorée modifie légèrement la perception des couleurs et de la luminosité. Ce n’est pas neutre en combat aérien rapproché ou lors des phases de vol à basse altitude.
Les ingénieurs ont dû trouver un équilibre entre protection électromagnétique et qualité optique. Trop de métal rendrait la verrière opaque. Trop peu la rendrait inefficace.
Le résultat est un compromis exigeant. La visibilité reste excellente, mais pas “parfaite” au sens civil. Ce sacrifice est accepté, car le F-22 est conçu avant tout pour le combat au-delà de la portée visuelle, où la discrétion prime sur l’observation directe.
Le F-22 face au F-35, une différence de philosophie
Le F-35 Lightning II utilise lui aussi une verrière traitée. Mais la logique n’est pas strictement identique.
Le F-35 est pensé comme un système de combat en réseau. Il accepte une signature radar légèrement plus élevée en échange d’une polyvalence accrue, de coûts maîtrisés et d’une production à grande échelle. Sa verrière intègre également des couches conductrices, mais avec des priorités différentes, notamment liées à l’affichage casque et à la fusion de données.
Le F-22, lui, a été conçu sans compromis industriel majeur. Produit à seulement 187 exemplaires, il vise la discrétion maximale en combat air-air. Chaque détail, y compris la verrière, est optimisé dans ce sens. C’est l’une des raisons pour lesquelles il reste, sur le papier, plus discret que le F-35 dans certaines configurations.
Les autres avions furtifs et leurs solutions équivalentes
Le F-22 n’est pas un cas isolé. D’autres avions furtifs utilisent des traitements similaires, avec des variations.
Le B-2 Spirit intègre depuis longtemps des solutions pour limiter la transparence radar du cockpit, bien que sa verrière soit moins visible du fait de la configuration globale de l’appareil.
Le F-117 Nighthawk utilisait déjà des traitements spécifiques sur ses surfaces vitrées, mais avec des contraintes optiques plus fortes, acceptables à l’époque pour un avion d’attaque nocturne.
Côté chinois, le J-20 présente lui aussi une verrière avec un reflet doré ou ambré, souvent interprété comme le signe d’un traitement conducteur comparable. Les informations publiques restent limitées, mais la tendance est claire: aucune puissance travaillant sur la furtivité ne néglige plus le cockpit.
Une technologie coûteuse et difficile à maintenir
La verrière du F-22 est l’un des composants les plus chers de l’avion. Sa fabrication exige une précision extrême. Le dépôt de la couche d’ITO doit être homogène. La moindre variation peut créer une distorsion optique ou une faiblesse électromagnétique.
La maintenance est tout aussi délicate. Une rayure profonde, un impact ou une délamination partielle peuvent dégrader la performance furtive. Cela impose des procédures strictes, des inspections régulières et des remplacements coûteux.
C’est aussi l’une des raisons pour lesquelles la furtivité est chère à exploiter, pas seulement à développer.
Ce que révèle la verrière dorée sur la furtivité moderne
La “verrière en or” n’est pas un gadget. Elle illustre une vérité souvent mal comprise. La furtivité n’est pas un état binaire. Ce n’est pas être invisible ou visible. C’est réduire, contrôler et stabiliser une signature dans un environnement radar complexe.
Le F-22 ne doit pas son avantage à une seule technologie. Il le doit à une accumulation de détails cohérents, parfois invisibles au premier regard, parfois visibles mais incompris. La verrière en fait partie.
Ce détail rappelle aussi une limite. Plus la furtivité progresse, plus elle devient sensible à des éléments secondaires. Le casque du pilote, un écran, une visière, peuvent devenir des menaces électromagnétiques. La guerre moderne se joue aussi dans ces interstices.
Et c’est peut-être là que réside la vraie leçon du reflet doré du F-22: dans un combat dominé par les capteurs, la moindre surface compte, même celle qui permet simplement de regarder dehors.
Sources
Lockheed Martin, documents publics sur le F-22 Raptor et ses technologies furtives
US Air Force, communications techniques sur la conception du cockpit du F-22
Rapports du GAO sur les coûts et la maintenance des avions furtifs
Publications académiques sur l’oxyde d’indium et d’étain et ses propriétés électromagnétiques
Analyses spécialisées sur la signature radar des cockpits d’avions furtifs
