Le F-22 Raptor combine matériaux composites, géométrie radar absorbante et propulsion vectorielle pour allier furtivité et maniabilité extrême. Analyse technique.
En résumé

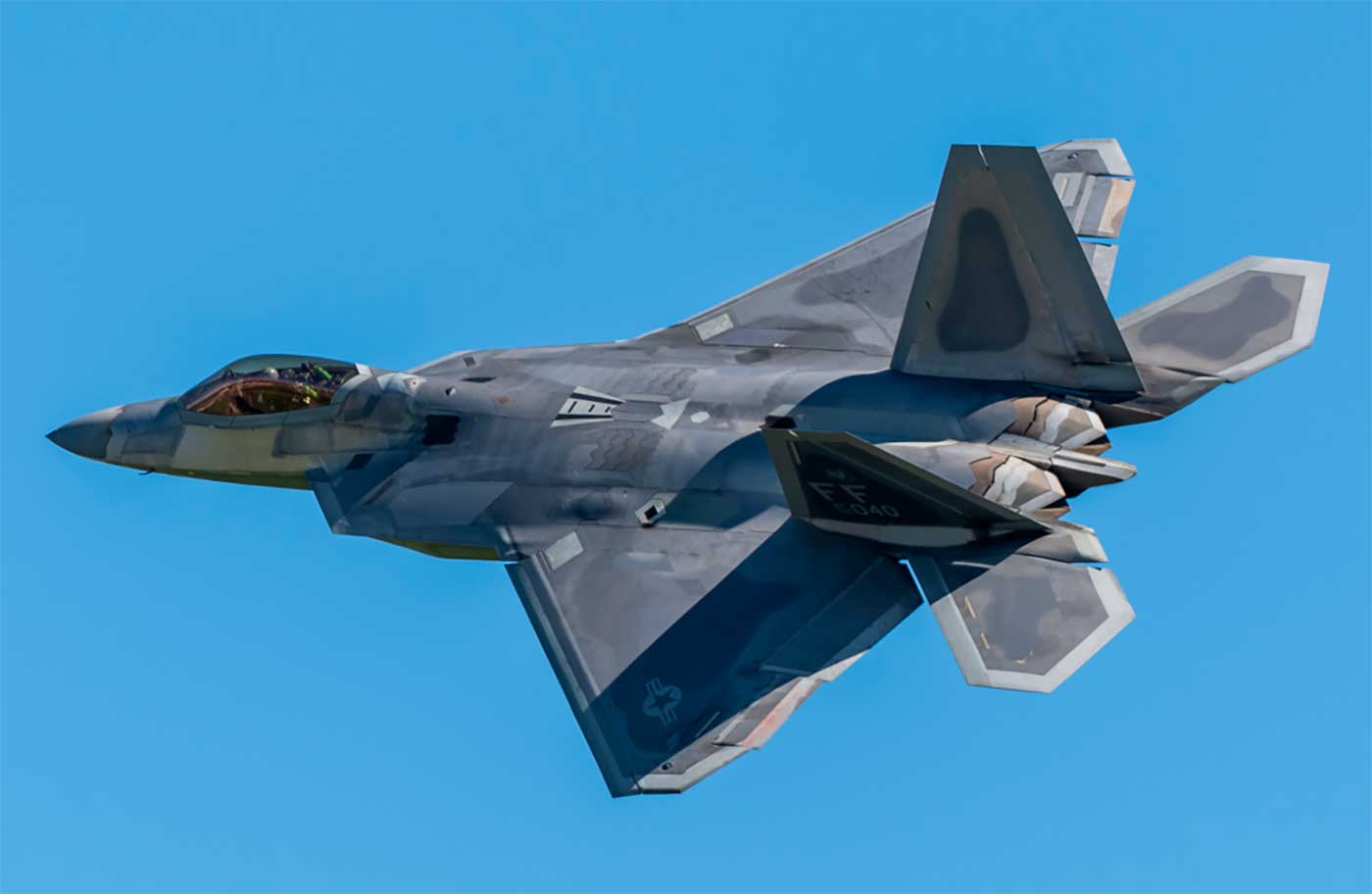

Le F-22 Raptor est l’un des avions de chasse les plus avancés jamais construits. Sa structure intègre une combinaison unique de formes géométriques furtives, de matériaux composites absorbant les ondes radar et de technologies aérodynamiques qui optimisent la manœuvrabilité sans compromettre la discrétion. Son fuselage, composé à plus de 40 % de titane et 25 % de composites, minimise la signature radar et améliore la résistance mécanique. Le design en configuration aile-fuselage intégrée réduit la traînée et amplifie la portance. Les buses à poussée vectorielle permettent des manœuvres impossibles pour un avion conventionnel. Chaque élément, des prises d’air aux trappes d’armement, est conçu pour diffuser ou absorber les ondes électromagnétiques, assurant au F-22 une invisibilité partielle aux radars tout en conservant des performances supérieures à Mach 2.
Une conception intégrée autour de la furtivité radar
La furtivité du F-22 repose avant tout sur sa conception structurelle. L’avion n’est pas un assemblage de pièces discrètes : il est pensé comme un tout cohérent. Son architecture repose sur un principe de surface continue, où les jonctions et arêtes sont alignées pour réfléchir les ondes radar loin de leur source. Chaque panneau de la cellule est usiné avec des tolérances de l’ordre du dixième de millimètre, afin de supprimer toute discontinuité géométrique.
Les formes principales — bords d’attaque des ailes, stabilisateurs, entrées d’air — suivent des angles multiples de 15 à 25 degrés, connus sous le nom d’edges alignment. Ces angles créent une dispersion du signal radar plutôt qu’une réflexion directe vers l’émetteur. Le nez allongé du F-22, abritant le radar AN/APG-77, est profilé pour éviter les échos frontaux. La verrière, fabriquée en polycarbonate recouvert d’une fine couche d’oxyde d’indium et d’or, masque les émissions radar du cockpit et réduit la signature infrarouge en réfléchissant partiellement la chaleur du soleil.
Les entrées d’air trapézoïdales jouent un rôle crucial. Leur géométrie en S empêche toute visibilité directe des aubes de turbine depuis l’extérieur, principal point faible des avions classiques. À l’intérieur, un matériau absorbant les ondes radar (RAM) tapisse les conduits. Cette combinaison réduit la section équivalente radar (RCS) à moins de 0,0001 m², soit la taille d’une bille métallique, selon des estimations ouvertes.
Le rôle des matériaux dans la réduction de la signature
Le F-22 combine des matériaux métalliques et composites dans des proportions inédites pour un avion de combat. Environ 39 % de titane, 24 % de composites à matrice polymère, 16 % d’aluminium et le reste en aciers et matériaux divers. Ce choix optimise à la fois la masse, la rigidité et la furtivité électromagnétique.
Le titane offre une résistance exceptionnelle aux températures élevées, notamment autour des zones de propulsion où la température dépasse 400 °C. Sa conductivité électrique, mieux maîtrisée que celle de l’aluminium, contribue à stabiliser le comportement électromagnétique de la cellule. Les composites (principalement des fibres de carbone et de résine cyanate ester) absorbent une partie des ondes radar et limitent la corrosion. Ils réduisent aussi la masse totale, estimée à 19 700 kg à vide pour une poussée totale de 156 kN (2 × F119-PW-100).
La peau externe intègre plusieurs couches RAM, certaines thermoplastiques, d’autres thermodurcissables, appliquées sous forme de peinture conductrice. Ces couches absorbent jusqu’à 80 % de l’énergie radar incidente sur les fréquences les plus sensibles (bandes X et Ku). Ces matériaux, coûteux et délicats à entretenir, expliquent le coût de maintenance élevé du F-22 — chaque heure de vol nécessitant plusieurs heures de vérification de surface.
Une cellule aérodynamique pensée pour la manœuvrabilité
La structure du F-22 ne sert pas seulement la furtivité : elle conditionne sa maniabilité. Le design est celui d’un aile-fuselage intégrée, inspirée de l’aile delta, mais avec des surfaces mobiles indépendantes. Cette configuration, appelée blended wing body, permet une répartition harmonieuse des charges aérodynamiques et une portance accrue. Le ratio portance/traînée (L/D) atteint des valeurs de 9 à 10 en vol supersonique, un record pour un chasseur furtif.
Les commandes de vol électriques à quadruple redondance ajustent en permanence l’incidence, les gouvernes et les surfaces de bord de fuite pour maintenir la stabilité. Le F-22 reste contrôlable même à angles d’attaque supérieurs à 60 degrés, là où la plupart des avions décrochent. Les deux dérives verticales inclinées à 29° contribuent à la stabilité latérale et réduisent la réflexion radar.
La conception intègre aussi une forte optimisation de la répartition des masses. Les réservoirs internes, logés dans le fuselage, occupent plus de 8 200 litres, assurant un rayon d’action de plus de 850 kilomètres en configuration air-air sans ravitaillement. L’absence de réservoirs externes — qui augmenteraient la signature radar — est compensée par une efficacité aérodynamique supérieure et un taux de montée de 315 m/s.
La propulsion vectorielle : pivot de la manœuvrabilité extrême
L’un des éléments distinctifs du F-22 Raptor réside dans ses buses à poussée vectorielle bidimensionnelle, montées sur chaque moteur Pratt & Whitney F119-PW-100. Ces buses, orientables de ±20° sur l’axe de tangage, modifient la direction du flux d’éjection, offrant à l’appareil des capacités de manœuvre inédites.
Lors d’un virage serré ou d’un combat rapproché, le système permet de changer rapidement l’orientation du nez sans altérer la vitesse. Couplé à un rapport poussée/poids supérieur à 1,08, le F-22 peut effectuer des manœuvres de type post-stall (au-delà du décrochage aérodynamique), telles que la Cobra ou la J-turn. Cette mobilité extrême permet au pilote de conserver l’avantage cinématique, même à vitesse subsonique, et de repositionner le radar principal AN/APG-77 plus rapidement vers une cible.
Le F119 fournit environ 156 kN de poussée en postcombustion, avec une architecture réduisant la traînée infrarouge grâce à un flux plus froid et plus homogène. Cette réduction de la signature IR complète le dispositif furtif global : les gaz sont mélangés à l’air froid avant sortie, diminuant la température de plusieurs dizaines de degrés.
L’armement et les trappes internes : la furtivité en mouvement
La structure du F-22 intègre trois compartiments internes d’armement. Deux baies latérales abritent chacune un missile AIM-9X Sidewinder, tandis que la baie principale sous le fuselage accueille jusqu’à six missiles AIM-120 AMRAAM ou deux bombes de 450 kg guidées laser. Ces trappes s’ouvrent et se ferment en moins d’une seconde pour minimiser l’exposition radar.
Le mécanisme, entièrement hydraulique, est conçu pour résister aux contraintes supersoniques sans perturber la stabilité. Les surfaces internes des trappes sont elles aussi recouvertes de matériaux absorbants radar. Ce système permet de maintenir une signature radar minimale même en configuration de tir, contrairement aux chasseurs multirôles conventionnels qui emportent des charges externes.
Chaque volet de maintenance ou de carburant reprend ce même principe : visserie affleurante, bords chanfreinés, et alignement angulaire pour éviter tout retour radar direct. La moindre déviation de surface est mesurée et corrigée à chaque inspection.
L’équilibre entre furtivité et performances aérodynamiques
Le défi principal de la conception du F-22 fut d’équilibrer la discrétion électromagnétique et la performance aérodynamique. Un avion très furtif est souvent pénalisé par des formes défavorables à la portance. Les ingénieurs de Lockheed Martin ont résolu ce paradoxe en exploitant des modèles de flux CFD (Computational Fluid Dynamics) d’une précision inédite à l’époque.
L’aile delta modifiée, combinée à un fuselage porteur, crée un flux laminaire prolongé qui réduit la traînée de 20 % par rapport à une aile conventionnelle. Les bords d’attaque mobiles adaptent l’incidence selon le régime de vol, maintenant la portance tout en contrôlant la signature radar. Le contrôle actif de stabilité, via les ordinateurs de vol, compense la légère instabilité naturelle de la cellule, typique des chasseurs modernes.
Ainsi, malgré sa furtivité, le F-22 reste l’un des rares avions capables de croisière supersonique sans postcombustion (supercruise) à Mach 1,8 sur plus de 150 kilomètres, un exploit énergétique directement lié à la finesse aérodynamique de sa structure.
Une architecture toujours en avance sur son temps
Vingt ans après son entrée en service, la conception structurelle du F-22 demeure une référence pour tous les programmes de chasseurs furtifs. Les avancées de fabrication additive et les nouveaux composites thermoplastiques visent à reproduire ses performances à moindre coût, mais peu d’appareils égalent encore son équilibre entre furtivité, portance et contrôle vectoriel.
L’avion incarne la fusion de la science des matériaux, de la physique du vol et de la technologie radar. Chaque surface, chaque angle, chaque jonction participe à un seul objectif : être vu le plus tard possible et manœuvrer le plus vite possible. Dans un contexte où la détection passive et les radars multistatiques progressent, le F-22 Raptor rappelle que la furtivité n’est pas une simple couche de peinture, mais une ingénierie structurelle pensée dans les moindres détails.
