Analyse technique : comment les chasseurs intègrent les systèmes de guerre électronique pour contrer les menaces émergentes et renforcer leur survie.
En résumé
Les avions de chasse modernes ne sont plus de simples plateformes de supériorité aérienne, mais des nœuds actifs dans le spectre électromagnétique. Ils embarquent des systèmes de guerre électronique (EW) intégrés qui détectent, brouillent, leurrent et contrent les menaces radar, communications ou missiles guidés. Ces systèmes combinent récepteurs d’alerte radar (RWR), détecteurs de missiles infrarouge, jammers à large bande, leurres tractés, systèmes de guerre électronique adaptatifs et modules DIRCM (contre-mesures infrarouge directionnelles). Face à des menaces émergentes — radars actifs-agressifs, jammers intelligents à base de DRFM, réseaux de drones, guerre cyberélectromagnétique — la robustesse des chaînes EW influe directement sur l’efficacité d’une mission et la survie du pilote. L’intégration exige miniaturisation, fusion de capteurs, génération d’énergie, traitement temps réel et tactiques de spectre dynamique. À l’ère de l’“air dominé par l’onde”, l’efficacité EW est souvent la condition préalable de toute mission offensive ou défensive.
Le cadre conceptuel de la guerre électronique pour les chasseurs
Définition et composantes de la guerre électronique
La guerre électronique (EW – Electronic Warfare) désigne l’usage des ondes électromagnétiques (radio, micro-ondes, infrarouge) comme instrument de combat. Elle se subdivise classiquement en trois volets :
- Electronic Protection (EP) — protection des systèmes propres contre les interférences, brouillages, attaques électromagnétiques.
- Electronic Attack (EA) — attaques offensives : brouillage, leurrage, suppression de radars/communications, émissions de signaux trompeurs.
- Electronic Support (ES) — renseignement électromagnétique : détection, interception, identification de signaux ennemis (radar, communications) pour alerte et ciblage.
Pour un avion de chasse, cela signifie que l’appareil ne porte pas seulement un radar ou des missiles, mais aussi toute une suite EW permettant de manœuvrer dans l’onde, anticiper, réagir aux menaces et protéger ses capacités de détection et de liaison.
Missions de la guerre électronique embarquée pour les chasseurs
Dans le contexte des missions aériennes, les fonctions EW embarquées sur les chasseurs peuvent couvrir :
- La détection anticipée de radars ennemis ou d’émissions (alerte radar, classification).
- La contre-détection : empêcher que l’avion soit repéré, limiter sa signature radar ou infrarouge.
- Le brouillage / leurrage actif pour interférer les radars ennemis ou tromper les missiles guidés.
- Le leurre à distance, tels des leurres tractés ou modules DRFM (Digital Radio Frequency Memory) pour simuler des cibles.
- La gestion du spectre dynamique : adaptation continue des fréquences, puissance, modes selon les conditions du champ électromagnétique.
- L’interopérabilité avec les capteurs, la fusion de données, les liaisons tactiques pour une conscience électromagnétique cohérente.
Ces capacités permettent d’entrer dans un espace contesté, de neutraliser les défenses ennemies (suppression des défenses aériennes, SEAD/DEAD), et de protéger l’avion face aux menaces actives.
Intégration des systèmes EW dans les avions de chasse
Architecture typique d’un système EW embarqué
Un chasseur moderne peut intégrer un système EW complet composé de :
- Récepteurs d’alerte radar (RWR / ESM) placés en périphérie (ailes, dérives) pour capter les signaux radar.
- Détecteurs de lancement de missile (Missile Approach Warning, MAW / MWS) infrarouges ou UV pour capter les signatures de missiles, avec localisation angulaire.
- Jammers à large bande (brouilleurs radiofréquences) pour injecter du bruit ou des signaux perturbateurs sur les radars ennemis.
- Modules DRFM qui capturent, réémettent ou modifient les signaux radar ennemis pour les leurrer ou les inverser.
- Leurres tractés (towed decoys) : modules traînés derrière l’avion pour détourner les missiles radar, émettre des signaux plus attractifs que l’avion. Exemple : le système AN/ALE-55 fibre-optique tracté.
- Système DIRCM (Directional Infrared Countermeasures) : laser directionnel sur monture pour aveugler les capteurs infrarouges des missiles, ou brûler des capteurs.
- Unité de gestion EW / data fusion (CU – Control Unit) qui collecte les données, sélectionne les contre-mesures, commande les jammers et leurres, ajuste les modes.
- Interface pilote / affichage tactique : alertes, recommandations, modes automatiques.
- Lien de données tactiques (data link) pour partager les menaces détectées et coordonner les actions EW dans une formation.
L’ensemble doit être modulaire, redondant, évolutif, avec des interfaces ouvertes pour les mises à jour fréquences, modes, algorithmes.
Défis techniques de l’intégration
- Miniaturisation : les composants EW doivent avoir une masse, un volume et une consommation compatibles avec les contraintes aéronautiques (poids, refroidissement, espace).
- Puissance électrique : les jammers puissants exigent une production d’énergie élevée et stable, une distribution et une alimentation robustes.
- Refroidissement thermique : dissiper la chaleur produite par les amplificateurs, les émetteurs et l’électronique est crucial, souvent via des radiateurs ou circuit liquide interne.
- Cohabitation spectrale : éviter que le système EW interfère avec les propres capteurs (radar, communications, systèmes embarqués).
- Temps réel / latence : les menaces évoluent rapidement ; l’algorithme de réaction doit générer des contre-mesures en quelques millisecondes.
- Adaptabilité / agilité spectrale : face à des jammers adverses intelligents, les systèmes doivent changer de fréquences, modes, et stratégies en vol.
- Capacité de mise à jour : les spectres de fréquences et les menaces évoluent ; l’architecture doit permettre des mises à niveau (firmware, nouveaux modules).
- Robustesse aux attaques électromagnétiques adverses (anti-jamming, EMP, cyberattaques).
- Certification et liaison avec les autres systèmes avioniques : intégration avec le radar, l’IRM, la guerre réseau, les missiles.
Les menaces émergentes que les systèmes EW doivent contrer
Radars agressifs avec DRFM & techniques de réversion
Les radars ennemis peuvent utiliser des techniques DRFM pour capter le signal radar, le manipuler (retard, fréquence modifiée) puis le renvoyer au chasseur comme faux écho. Il s’agit d’une forme de jamming intelligent.
Des radars actifs peuvent aussi basculer rapidement de modes, changer de fréquence (agilité spectrale), moduler leurs émissions pour résister au brouillage. Les jammers doivent donc être aussi “intelligents”.
Missiles guidés à contremesures renforcées
Les missiles modernes embarquent des senseurs IR, radar et lidar, et des capacités de discrimination des leurres multiples. Le système EW doit gérer la détection multi-mode, la neutralisation des signaux mixés, et utiliser des techniques combinées (brouillage + leurres + DIRCM).
Essaims de drones / guerre de drones
Les drones deviennent une menace importante en combat aérien ou de zone. Ils peuvent travailler en essaims, en réseau, se coordonner, réagir rapidement. Les EW doivent détecter, brouiller, neutraliser des masses répétitives de cibles.
Des armes à micro-ondes haute puissance (HPM), radios focalisées ou brouillage à grande échelle peuvent jouer un rôle dans la suppression de réseaux de drones hostiles.
Guerre cyberélectromagnétique / spoofing
Les adversaires peuvent tenter de spoofing, usurpation d’identité, injection de faux signaux, attaque sur les bac à signaux (signal injection), prise de contrôle des liaisons tactiques. L’EW doit inclure une robustesse technologique, cryptographie, détection d’anomalies, résilience face à des adversaires du spectre.
Capteurs passifs, radars passifs,veillance multistatique
Les systèmes EW ne doivent plus seulement contrer des radars actifs, mais faire face à des réseaux de capteurs passifs (radio, acoustique, infra), ou radars bi-/multistatiques où l’émission et la réception sont séparées. L’avion doit être furtif dans le spectre actif et passif, patrouiller en discrétion et contrer des approches non conventionnelles.
Menaces spatiales / guerre électromagnétique spatiale
Avec l’essor des capacités spatiales, des systèmes EW pourraient venir de l’espace (satellites jammers, relais). Les avions doivent être préparés à faire face à un spectre élargi, des brouillages long-portée ou interférences spatiales.
Impact fonctionnel sur les missions, les pilotes, et l’efficacité
Supériorité dans un espace contesté
Dans un théâtre où les défenses aériennes ennemies sont denses (radars, SAM, guerre EW), un chasseur capable d’intégrer des systèmes EW puissants peut survivre, pénétrer les défenses, neutraliser des menaces et remplir sa mission. L’EW devient une condition préliminaire pour tout combat aérien ou mission d’attaque.
Réduction des pertes et augmentation de la létalité
Un chasseur protégé par un bouclier électronique aura un taux de survie bien supérieur. Il pourra engager le combat avec plus d’assurance, utiliser des missiles dans de meilleures conditions, et éviter que ses propres capteurs soient neutralisés par l’adversaire.
Charge cognitive et soutien automatisé
Pour un pilote, les alertes multi-spectre (radar, missile, brouillage) peuvent être écrasantes. L’EW moderne doit intégrer un soutien automatisé, des algorithmes de recommandation, des modes “semi-autonomes” ou “automatiques” pour décharger le pilote de la gestion fine, lui laissant la décision stratégique.
Coopération et partage du spectre
Dans une formation de chasseurs, les informations EW peuvent être partagées via data links, permettant que le système EW d’un avion puisse servir à protéger toute la formation ou coordonner des contre-mesures collectives. Cela accroît la cohérence tactique.
Flexibilité tactique
Les capacités EW dynamiques permettent d’adapter le comportement selon l’évolution du champ de bataille : brouillage agressif, bredouille, leurres, interdire certaines fréquences, configurer des corridors “propres” pour l’attaque. Cela change la planification des missions, l’itinéraire, l’altitude, le timing.
Limites et compromis
L’énergie et puissance réservées à l’EW ne peuvent pas être infinies : il faut arbitrer entre mode furtif, puissance radar, puissance EW. Si le système EW est surutilisé, cela peut limiter les performances (vitesse, endurance). Le choix des contre-mesures doit être rationnel, pas systématique.
Quelques systèmes représentatifs et innovations récentes
Le système SPECTRA du Rafale
Le Rafale embarque le système SPECTRA (Système de Protection et d’Évitement des Conduites de Tir), développé par Thales / MBDA. Il intègre :
- Alerte radar longue portée, identification et localisation des menaces.
- Détecteurs infrarouges pour missiles (DDM NG).
- Brouillage actif via antennes à réseau phasé internes.
- Leurres (dipôles, contre-mesures).
- Unité de fusion et de réaction pour choisir les contre-mesures.
Ses capacités de guerre électronique font du Rafale un avion aussi redoutable en défense qu’en attaque.
Le EA-18G Growler (avion dédié EW)
Le EA-18G Growler est un avion de guerre électronique dérivé du F/A-18F, avec une capacité de brouillage embarquée et des pods externes (comme ALQ-99). Il peut accompagner les missions en fournissant le brouillage actif et la suppression des défenses.
Ce type d’avion continue d’évoluer avec des pods de nouvelle génération (Next Generation Jammer).
Pods et leurres
Le pod Sky Shield développé par Rafael est un module externe d’attaque électronique embarqué qui couvre des bandes de fréquences (D à Ku) avec un émetteur AESA et un système DRFM.
Le leurre tracté AN/ALE-55 est une contre-mesure tractée par fibre optique qui peut émettre des signaux perturbateurs ou se comporter comme une cible substituée, offrant trois couches de défense contre les missiles radar.

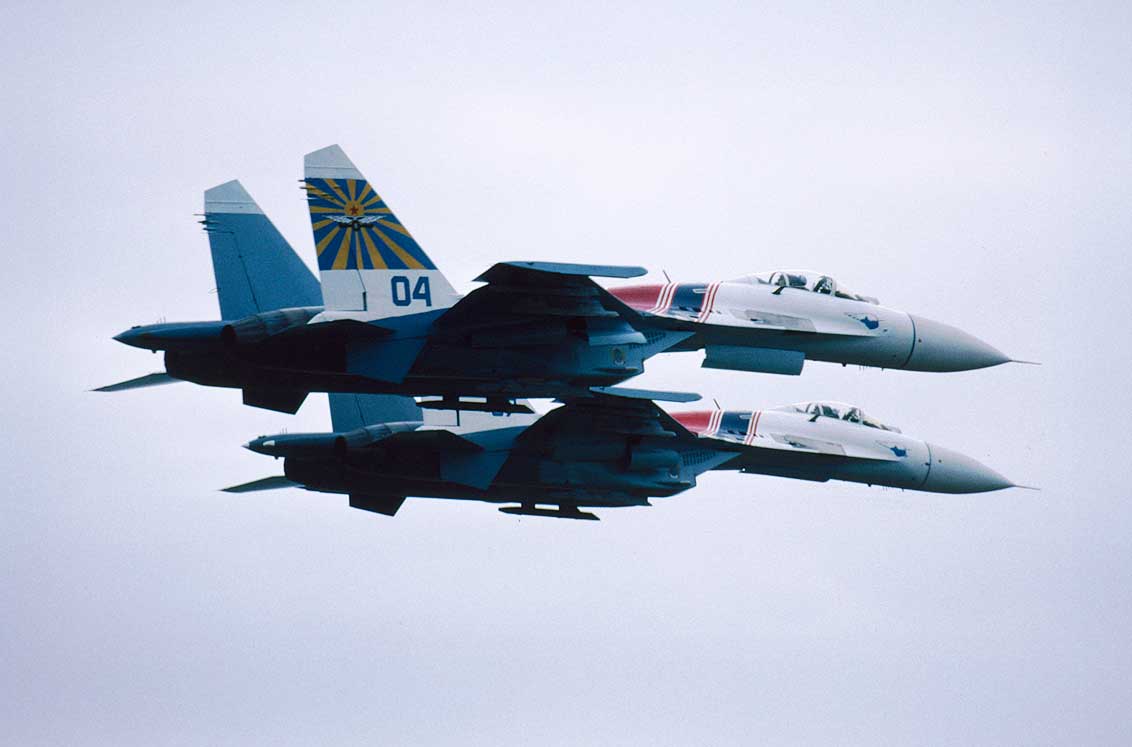

Le système russe Khibiny (L-175V etc.) est un complexe de contremesures installé sur des chasseurs russes (Su-27/30/34 etc.), combinant jamming, fausses cibles, brouillage adaptatif et générateur de leurres. La version moderne Khibiny-M utilise des antennes AESA GaN.
Suites EW numériques récentes
L3Harris développe le Viper Shield AN/ALQ-254(V)1, une suite EW toute numérique, visant à créer un “bouclier électronique virtuel” autour de l’avion contre les menaces radiofréquences.

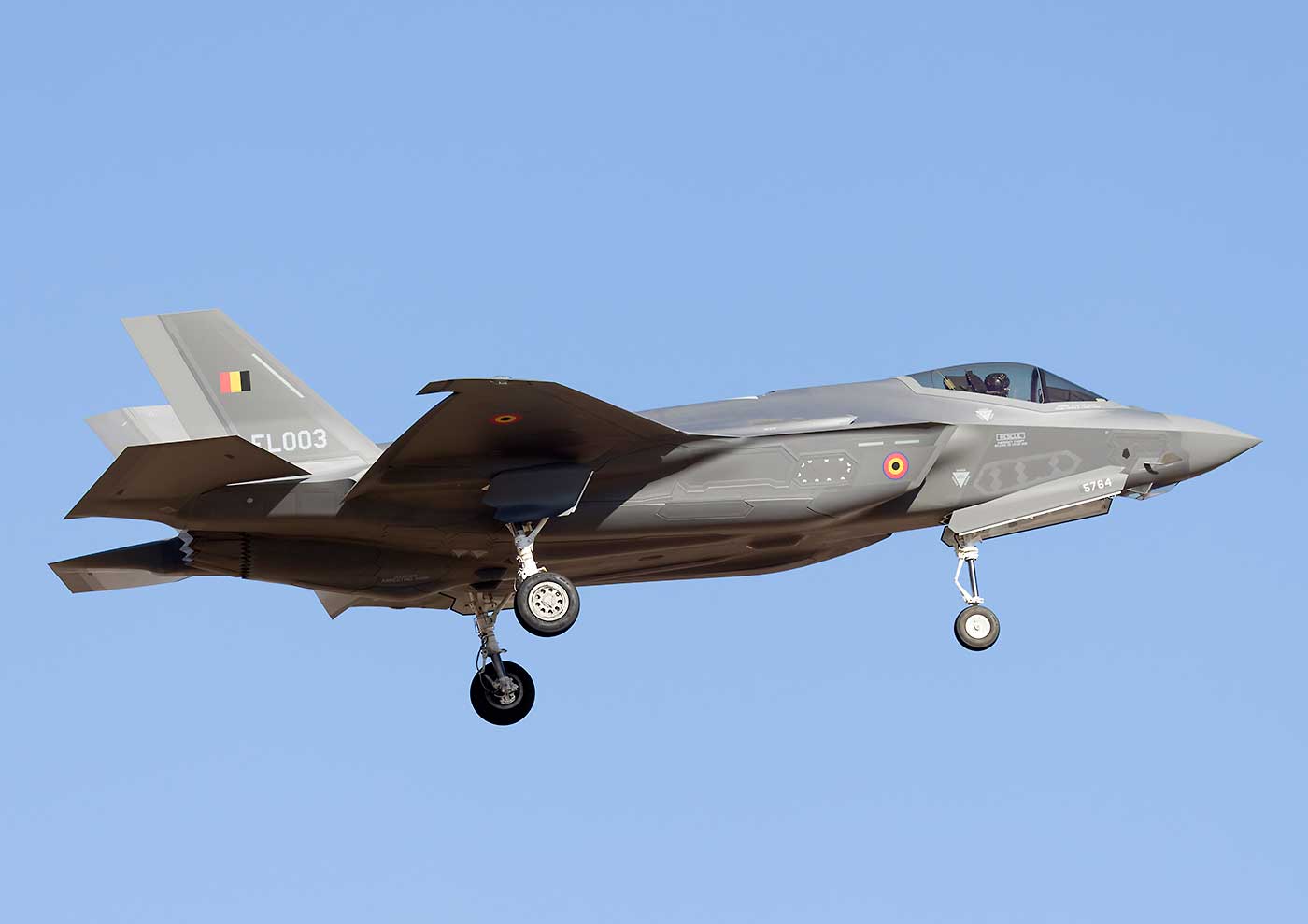

Le F-35 embarque le système AN/ASQ-239, une suite EW intégrée de génération avancée, capable de surveiller, localiser et contre les menaces émergentes.
Recherches et innovations
Des travaux récents explorent l’usage de l’intelligence artificielle (IA) pour optimiser les stratégies anti-jamming, l’apprentissage en ligne, l’optimisation dans le spectre, l’allocation adaptative de puissance.
Une étude récente porte sur l’apprentissage en ligne anti-jamming pour les radars et jammers intelligents, avec des algorithmes qui s’adaptent continuellement face à un adversaire évolutif.
Enfin, la modélisation des systèmes électromagnétiques en tant que réseau de nœuds (combats spatiaux, aéronautiques, terrestres) permet d’identifier les points clés du spectre et de hiérarchiser les cibles pour l’EW.
Points critiques à surveiller et défis futurs
Course à la contre-capacité
Chaque système EW entraîne des réponses adverses (radars plus résistants, jammers intelligents, contre-IA). C’est une course permanente dans le spectre.
Face à des adversaires disposant aussi de capacités EW élevées, l’avion doit anticiper, apprendre et adapter en temps réel.
Contraintes logistiques et de coût
Les suites EW sont coûteuses à concevoir, tester, certifier, entretenir. Les mises à jour fréquentes des menaces imposent des coûts de développement continus.
La maintenance des modules, leur remplacement, la gestion des fatigue électromagnétique (usure des composants) sont des défis non négligeables.
Saturation du spectre
Dans un conflit à large échelle, le spectre risque d’être saturé. L’interférence mutuelle, les brouillages croisés, les brouillages alliés maladroits deviennent un risque. Il faudra une coordination fine dans le spectre, la priorisation des fréquences, et des stratégies de coexistence.
Résilience aux cyberattaques EW
Les systèmes EW étant eux-mêmes électroniques, ils sont vulnérables à des attaques logicielles, injections malveillantes, intrusions, spoofing de leurs propres capteurs. La sécurité logicielle, les audits, la redondance, la détection d’anomalies sont essentielles.
Limites énergétiques et thermiques
Les capacités de brouillage sont limitées par la puissance disponible et la dissipation thermique. Un avion ne peut pas allouer une puissance illimitée à l’EW sans compromettre d’autres systèmes.
Des solutions de stockage d’énergie, d’amplificateurs plus efficaces (GaN, semi-conducteurs de nouvelle génération) et un refroidissement optimisé seront déterminants.
Évolution vers des drones / plateformes sans pilote
Une voie de progrès consiste à déporter une part de la guerre électronique vers des drones dédiés EW, des nacelles distantes, ou des avions “escorte EW”. Cela soulage le chasseur de la charge EW directe, permet des configurations plus lourdes et une projection de capacité plus flexible.
Dans les prochaines années, les formations de chasseurs + drones EW pourraient devenir la norme.
