Le design furtif réduit à la taille radar d’un bourdon

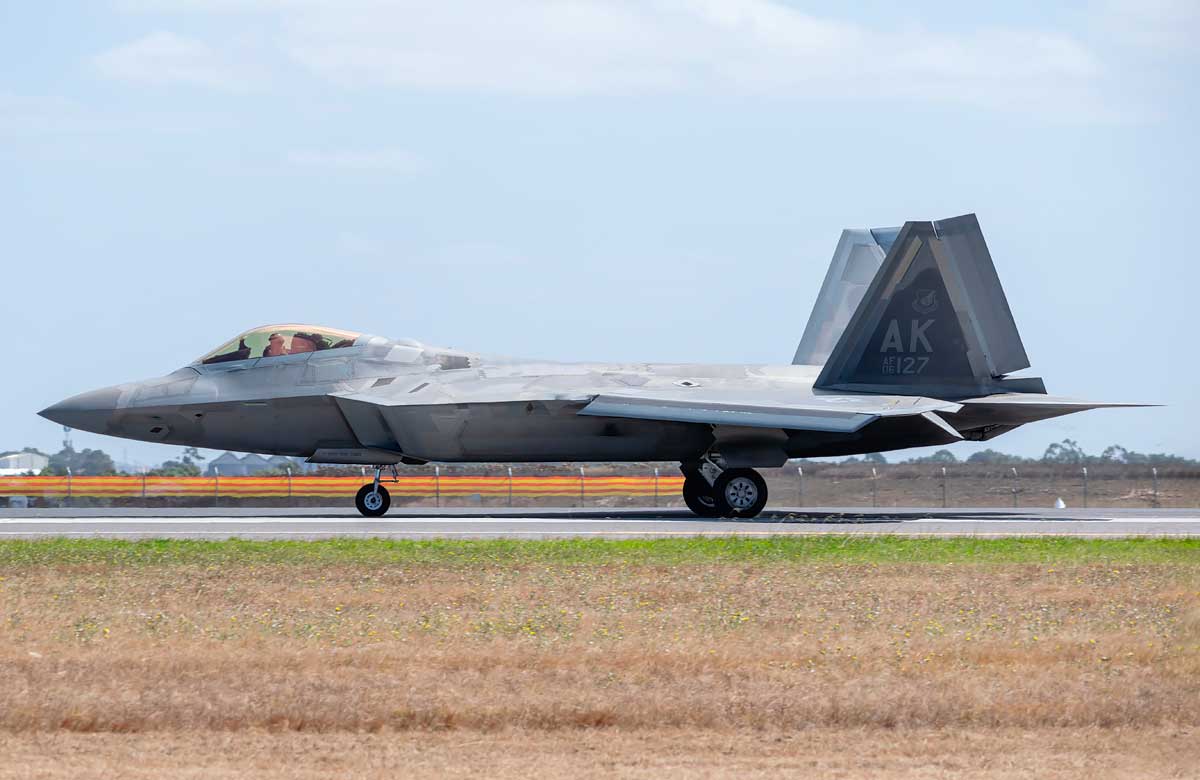

Le design du F-22 Raptor a été pensé pour réduire sa signature radar à un niveau exceptionnellement bas, autour de 0,0002 m², soit l’équivalent de la taille d’un bourdon ou d’une bille. Cette performance repose sur une architecture intégrée où chaque détail est optimisé pour disperser ou absorber les ondes électromagnétiques. Les formes anguleuses sont alignées de manière à renvoyer les signaux radar dans des directions non captées par les antennes adverses. Les bords d’attaque et les dérives sont inclinés selon un angle identique pour éviter tout écho frontal direct. Les surfaces extérieures présentent des courbures à rayons variables, ce qui permet de diffuser les ondes plutôt que de les réfléchir en un point unique.
Un revêtement absorbant les ondes radar, appelé RAM (Radar Absorbent Material), est appliqué sur les zones sensibles comme les entrées d’air, les bordures et les jonctions de panneaux. Ce matériau transforme une partie de l’énergie électromagnétique en chaleur, réduisant ainsi la puissance du signal renvoyé. Tous les éléments susceptibles de provoquer des réflexions parasites, comme les capteurs, antennes ou armements, sont encastrés dans la structure. Les missiles et bombes sont logés dans des soutes internes, évitant toute perturbation de la silhouette lisse de l’appareil. Même le canon est dissimulé derrière une trappe, ne s’ouvrant que lors du tir, pour conserver un profil furtif optimal.
Cette approche globale permet au F-22 de rester quasi invisible pour la plupart des radars adverses, même à courte distance. En réduisant sa signature à celle d’un insecte, l’appareil peut s’approcher de ses cibles sans être détecté, ce qui offre un avantage tactique décisif en combat aérien. Ce niveau de furtivité, combiné à ses capacités radar avancées et à sa supercroisière, fait du F-22 Raptor l’un des chasseurs les plus discrets et performants au monde.
Matériaux et signature infrarouge minimisée
Le F-22 Raptor a été conçu pour réduire au maximum sa signature thermique, afin de limiter les risques de détection par les capteurs infrarouges ennemis. Cette optimisation repose sur un choix précis de matériaux et sur une architecture de gestion de la chaleur intégrée à la cellule. La structure incorpore une proportion importante de composites avancés, dont des duroplastiques renforcés de fibres de carbone, d’aramide et de verre. Ces matériaux, qui représentent jusqu’à 24 % de la masse totale, présentent non seulement une excellente résistance mécanique, mais aussi une faible conductivité thermique, contribuant à contenir et canaliser la chaleur produite par les systèmes internes.
Le système de refroidissement joue un rôle central. La chaleur excédentaire générée par l’avionique et les moteurs est transférée vers le carburant, qui agit comme fluide caloporteur. Ce carburant réchauffé est ensuite acheminé vers le flux d’air généré par les moteurs, permettant de dissiper la chaleur dans le sillage et de réduire la signature infrarouge globale. Cette technique diminue considérablement les chances qu’un missile à guidage infrarouge puisse verrouiller sa cible à longue distance.
Les tuyères présentent un design rectangulaire unique, qui aplati le flux d’échappement et limite la visibilité thermique depuis certaines perspectives. Ce format favorise aussi un mélange rapide des gaz chauds avec l’air ambiant, ce qui abaisse leur température apparente. Combiné à une gestion fine des flux d’air internes, ce dispositif réduit les contrastes thermiques détectables par les systèmes de poursuite infrarouge modernes.
En combinant matériaux à faible conductivité, gestion active de la chaleur et conception des sorties moteur optimisée, le F-22 parvient à rester discret non seulement pour les radars, mais aussi pour les senseurs infrarouges, renforçant ainsi sa capacité à pénétrer un espace aérien contesté sans être repéré.
Le radar AN/APG-77 : détection agile et indétectable
Le F-22 Raptor est équipé du radar AN/APG-77, l’un des systèmes les plus avancés jamais intégrés à un avion de chasse. Ce radar à antenne active à balayage électronique (AESA) repose sur environ 2 000 modules émetteurs/récepteurs indépendants, capables de diriger le faisceau en quelques microsecondes. Cette agilité permet de suivre simultanément plusieurs cibles tout en conservant une précision élevée.
En mode LPI (Low Probability of Intercept), le radar modifie sa fréquence plus de 1 000 fois par seconde. Cette technique diffuse les émissions sur un spectre large et à faible puissance, rendant leur détection extrêmement difficile par les systèmes d’alerte adverses. Selon les conditions, sa portée dépasse 200 km et peut atteindre jusqu’à 510 km, offrant une capacité de veille aérienne étendue et la possibilité de détecter les menaces bien avant qu’elles ne repèrent l’avion.
La version améliorée AN/APG-77(V)1 ajoute des fonctions avancées comme le radar à synthèse d’ouverture (SAR) pour imager le sol avec précision, la détection et le suivi de cibles mobiles terrestres ou maritimes (GMTI/GMTT), ainsi qu’une reconnaissance automatisée. Le système possède également des capacités d’attaque électronique, pouvant concentrer l’énergie sur un capteur ennemi pour le saturer ou brouiller ses signaux.
Deux processeurs CIP (Common Integrated Processor) assurent un traitement massif des données, atteignant des milliards d’opérations par seconde, et une transmission d’informations plus rapide que les standards militaires courants comme le Link-16. Cette combinaison de portée, de discrétion et de polyvalence offre au F-22 un avantage tactique décisif dans la détection et l’engagement des menaces, renforçant son rôle de supériorité aérienne.
Historique et tests de furtivité
Le programme du F-22 Raptor trouve son origine dans le projet Advanced Tactical Fighter (ATF) lancé dans les années 1980 par l’US Air Force pour remplacer les F-15. Deux prototypes étaient en compétition : le YF-22 de Lockheed et le YF-23 de Northrop. En 1991, le YF-22 est sélectionné pour ses performances globales et son agilité supérieure en combat rapproché. Le premier vol du F-22 de série intervient en 1997, et l’appareil est officiellement intégré à l’USAF en 2005. La production s’achève en 2011 après la livraison de 195 exemplaires, dont 8 prototypes de pré-série.
Dès les phases de développement, d’importants essais de furtivité sont menés afin de valider la faible section radar (RCS) promise par le concept. Ces tests sont effectués sur maquettes grandeur nature dans des installations spécialisées comme le site d’Helendale en Californie. Les ingénieurs y procèdent à des mesures en champ proche et en champ lointain, en testant différents angles d’illumination, des vues hautes et basses, ainsi que des modèles inversés pour analyser la diffusion des ondes radar. Ces essais confirment que la conception du F-22 permet de réduire sa signature à un niveau équivalent à celui d’un petit objet, assurant ainsi une discrétion optimale face aux systèmes de détection les plus modernes.
Les avantages tactiques révélés en exercice
En situation d’entraînement, le F-22 Raptor démontre régulièrement sa capacité à obtenir un avantage décisif grâce à sa doctrine « first look, first kill ». Cette supériorité repose sur la combinaison d’une furtivité exceptionnelle et d’un radar à haute portée, lui permettant de détecter et de cibler un adversaire avant d’être repéré. Même face à des systèmes de détection avancés opérant sur des bandes radar modernes, le F-22 conserve l’initiative, réduisant considérablement les chances de réaction de l’ennemi.
Sa capacité de supercroisière, c’est-à-dire de voler en régime supersonique autour de Mach 1,5 sans postcombustion, joue un rôle essentiel dans cet avantage. Elle diminue la signature thermique et réduit l’empreinte sonore, ce qui complique la localisation par les capteurs infrarouges et acoustiques. De plus, cette performance permet au Raptor de couvrir rapidement de longues distances ou de changer de zone d’engagement tout en restant difficile à détecter.
Comparé au F-35, le F-22 conserve un avantage net en matière de discrétion radar et infrarouge, notamment face aux radars en bande X utilisés pour la détection aérienne. Son émission électromagnétique réduite, alliée à une gestion sophistiquée des signaux, rend sa localisation beaucoup plus complexe. Ce profil discret, associé à sa vitesse et à sa manœuvrabilité, confère au F-22 un rôle dominant dans la supériorité aérienne.
Les limites, la maintenance et les évolutions à venir
La furtivité exceptionnelle du F-22 Raptor s’accompagne de contraintes techniques et financières importantes. Les revêtements absorbants les ondes radar, essentiels pour maintenir une faible signature, sont sensibles aux conditions climatiques et aux contraintes opérationnelles. L’exposition à la pluie, aux variations de température et à la corrosion nécessite un suivi constant et des réparations régulières. Ce type d’entretien mobilise des moyens spécialisés et augmente le coût global de possession de l’appareil. L’US Air Force a ainsi lancé un vaste programme de fiabilisation de la furtivité, évalué à environ 1,3 milliard de dollars, visant à améliorer la durabilité des matériaux et à réduire la fréquence des interventions lourdes.
En parallèle, l’évolution des technologies de détection représente un défi. Les radars bistatiques, comme l’Associative Aperture Synthesis Radar (AASR), exploitent la coopération entre plusieurs émetteurs et récepteurs situés à des positions distinctes. Cette approche permet de contourner partiellement les principes de la furtivité conventionnelle, en détectant les avions furtifs grâce à des angles d’illumination multiples et des réflexions indirectes. De telles innovations pourraient, à terme, diminuer l’avantage opérationnel des chasseurs de cinquième génération comme le F-22. Pour rester pertinent face à ces menaces émergentes, l’appareil devra continuer à évoluer, notamment par l’amélioration de ses systèmes électroniques, de ses contre-mesures et de ses matériaux, afin de préserver son statut de référence en matière de supériorité aérienne.
