Pourquoi le Bell X-1 adoptait-il une forme de balle de calibre .50 ? Retour sur une innovation aérodynamique décisive pour la stabilité transsonique et l’ère supersonique.
En résumé

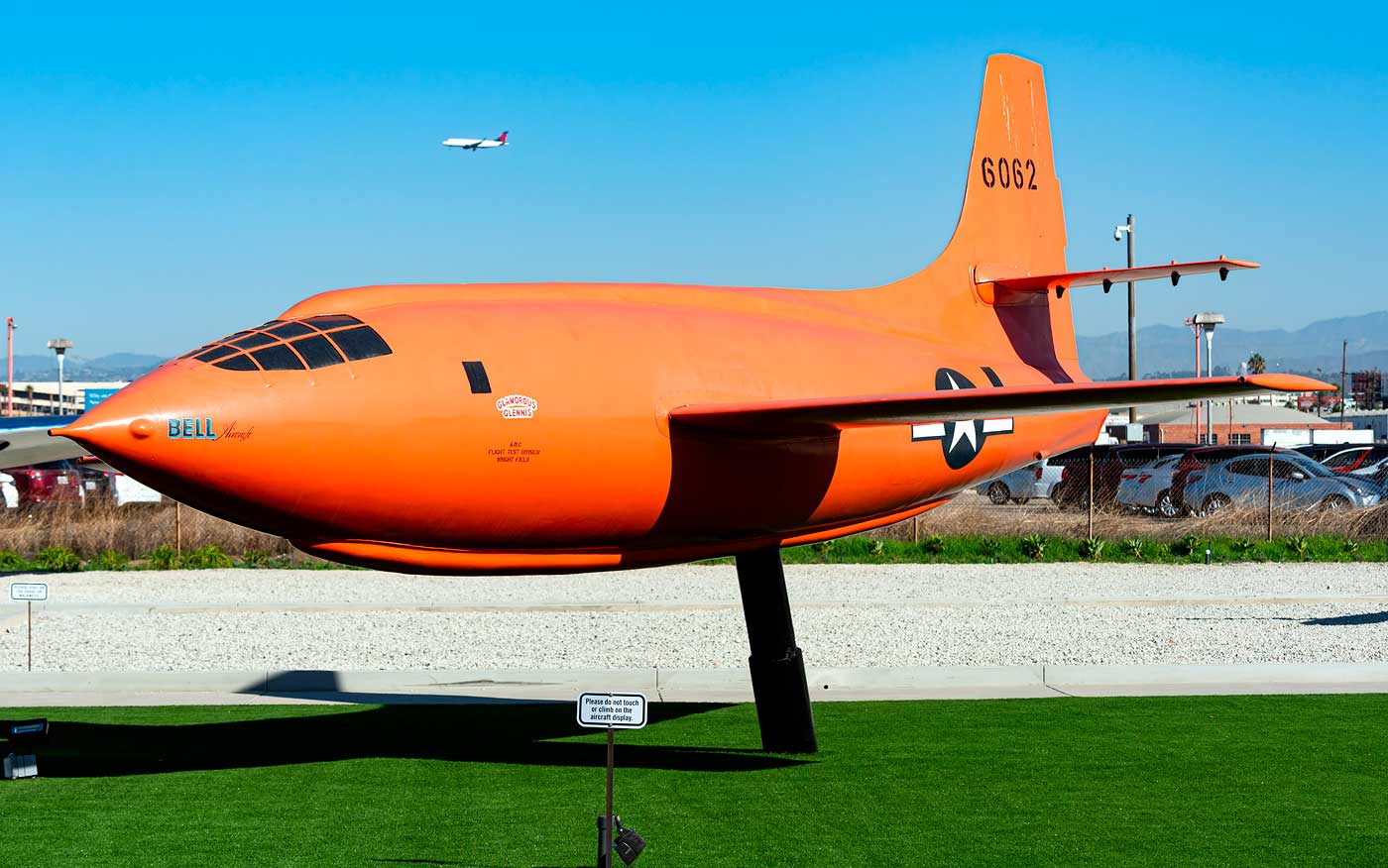

À la fin des années 1940, le Bell X-1 a franchi Mach 1 grâce à une série de choix de conception inédits pour l’aviation : un fuselage calqué sur une forme de balle .50, des ailes droites très fines et un stabilisateur monobloc réglable en vol. Cette géométrie visait à dompter les effets de compressibilité au voisinage de Mach 1, quand le centre de poussée se déplace et que les chocs transsoniques peuvent « bloquer » les gouvernes. L’équipe Bell-NACA a repris l’analogie balistique : les projectiles Browning de 12,7 mm sont stables au-delà de Mach 1, d’où l’idée d’un fuselage « balle avec des ailes ». Le 14 octobre 1947, Chuck Yeager atteint Mach 1,06 (≈ 1 127 km/h) vers 13 000 m. Au-delà de l’exploit, les données collectées ont fondé des standards durables : empennages « tout-mobile », gouvernes résistantes au flottement de choc, dimensionnement fin des profils et des épaisseurs. Si la règle des aires s’imposera plus tard, le X-1 a fourni le premier manuel pratique de stabilité transsonique.
Le pari d’une « balle » pour traverser le transsonique
À Mach ≈ 0,8–1,2, la compressibilité bouleverse l’aérodynamique : apparition de chocs, glissement du centre de portance vers l’arrière, couple piqueur (« Mach tuck ») et montée brusque de traînée. Les ingénieurs cherchent alors une forme qui retarde et « lisse » ces phénomènes. La forme de balle .50 présente un nez ogival et un effilement progressif des sections, connus pour rester stables à haute vitesse. Transposée au X-1, cette géométrie circulaire et élancée offre deux avantages : limiter la croissance locale du nombre de Mach le long du fuselage et conserver une distribution de portance et de pression plus prévisible lorsque les chocs se forment. Elle réduit la sensibilité aux variations d’incidence près de Mach 1 et évite les « sauts » de moment en tangage qui rendaient les avions classiques difficiles à piloter dans ce régime. Les ailes, droites et très minces, minimisent l’épaisseur relative et donc la pression de pointe, ce qui retarde le choc sur l’extrados.
Le mécanisme des chocs : pourquoi la « balle » stabilise
En régime transsonique, des poches d’écoulement supersonique se créent sur les zones de forte accélération (nez, bords d’attaque, intrados proche de la jonction aile-fuselage), suivies d’un choc de recompression. Chaque choc impose une discontinuité de pression ; s’il touche une gouverne, il peut neutraliser ou inverser l’autorité de pilotage. Une forme ogivale et un effilement progressif réduisent la courbure de ligne de courant, donc les gradients de pression, et « étalent » la formation des chocs. Sur le X-1, la surface frontale limitée et le fuyant arrière abaissent la traînée d’onde à la traversée de Mach 1. Résultat : moins de « sauts » de portance et une stabilité longitudinale plus lisse à l’approche du mur du son. L’analogie balistique n’est pas parfaite (un projectile est stabilisé par sa rotation, un avion par ses empennages), mais le principe de base — maîtriser l’accélération de l’écoulement — s’avère transposable.
Le stabilisateur monobloc : l’autre clé du succès
Même avec une bonne géométrie, l’ascenseur classique peut se trouver « masqué » par un choc à Mach ≈ 0,95–1,02. La réponse du X-1 est structurelle : un stabilisateur monobloc (all-moving tail) dont l’incidence varie en vol, complété par un ascenseur pour le pilotage fin. Ce choix découle des recommandations NACA : rendre l’empennage plus mince que l’aile, le placer hors du sillage perturbé et permettre au pilote de « déplacer » tout le plan horizontal pour retrouver de l’autorité lorsque l’ascenseur perd son efficacité. En pratique, à l’approche de Mach 1, le pilote commande quelques degrés d’incidence de stabilisateur, restaure la marge en tangage et traverse la zone critique sans oscillation dangereuse. Cette architecture deviendra un standard des chasseurs supersoniques, des premiers F-86 tardifs au F-16, tant elle sécurise le passage transsonique.
Le design global et ses chiffres de référence
Le X-1 est un monoplace fusée. Longueur d’environ 9,45 m, envergure 8,5 m, masse à vide proche de 2,8 t, ailes droites très minces. La propulsion repose sur une fusée XLR11 à quatre chambres, consumant oxygène liquide et alcool-eau, pour une poussée cumulée de l’ordre de 27 kN. L’avion est largué en altitude par un B-29/B-50, allume un nombre variable de chambres pour gérer l’accélération et éteint avant plané et atterrissage. Le 14 octobre 1947, Mach 1,06 est atteint vers 13 000 m. Au-delà des premiers vols, la lignée évolue : l’X-1A pousse jusqu’à Mach 2,44, explorant l’« inertial coupling », tandis que l’X-1E reçoit une aile encore plus fine pour approfondir la physique des chocs et des échauffements. Chaque variante sert le même but : cartographier finement stabilité, charges et contrôle en tangage au voisinage et au-delà de Mach 1.
L’héritage sur la stabilité transsonique
Deux enseignements majeurs infusent dans l’aéronautique : d’abord, l’empennage tout-mobile est la solution robuste pour conserver de l’autorité au passage du mur du son ; ensuite, la distribution des épaisseurs importe autant que l’épaisseur elle-même. Les avions de combat qui suivent affinent profils et gouvernes, déplacent les antennes et bossages hors des zones de gradients, et conçoivent leurs mécanismes de commandes (assistances hydrauliques, lois de pilotage) pour anticiper l’entrée en régime de choc. Sur le plan méthodologique, l’approche « recherche en vol » du X-1 — petits pas, corridors d’altitude, multiples capteurs de pression, télémesure — devient un standard des programmes supersoniques.
La limite de la métaphore « balle » et l’essor de la règle des aires
La forme de balle .50 a permis d’ouvrir la porte du supersonique, mais elle n’optimise pas la traînée à haute vitesse lorsque l’aile, le fuselage et les empennages s’additionnent. Dès le milieu des années 1950, la règle des aires montre qu’il faut lisser la variation de section totale (fuselage + ailes + empennages) le long de l’axe longitudinal. D’où les « goulets » de fuselage (coke-bottle) et les implantations d’ailes qui évitent un bond de surface au raccord aile-fuselage. L’aile balayée s’impose également : la composante de vitesse normale au bord d’attaque étant réduite, le nombre de Mach effectif sur l’aile baisse, ce qui retarde la formation des chocs. Par contraste, le X-1, droit et très fin, restait pénalisé au-delà de Mach ≈ 1,2 ; c’était assumé, car son rôle était d’explorer, pas d’emporter une charge utile.
L’impact sur les gouvernes et les lois de pilotage
Les essais du X-1 ont révélé des seuils précis : apparition de buffeting, pertes partielles d’ascenseur, durcissement des efforts au manche. L’industrie en a tiré trois réponses : augmenter la rigidité torsionnelle des gouvernes pour retarder le flottement de choc, déplacer les charnières et compensations pour garder des efforts humains acceptables, et introduire des assistances hydrauliques puis électriques. À l’ère des commandes de vol électriques, ces leçons demeurent : les lois de pilotage filtrent les entrées brusques au voisinage de Mach 1, gèrent les marges de stabilité et adaptent l’autorité en fonction des sondes et paramètres de choc, exactement ce que validaient déjà les check-lists du X-1… sans le calcul en temps réel.
Le legs opérationnel : de la science au standard industriel
L’« avion-balle » a produit des métriques concrètes : vitesses critiques d’apparition des chocs, marges de centrage, limites d’incidence et d’efforts aux commandes, échauffements structuraux. Les programmes ultérieurs (chasseurs, bombardiers, intercepteurs) ont réduit leurs marges d’incertitude, donc les coûts et les risques d’essais. L’empennage mobile devient la norme sur les avions supersoniques, de l’intercepteur en flèche à l’aile delta, et la conception des profils s’éloigne des transitions abruptes d’épaisseur. La stabilité transsonique s’en trouve prédictible, ce qui autorise des architectures plus audacieuses (entrées d’air ventrales, liaisons capteur-fuselage affleurantes, antennes « spacées » des chocs).
Ce que le X-1 nous dit encore aujourd’hui
L’innovation du X-1 rappelle qu’une percée tient autant à l’intuition géométrique qu’à la mesure. Imaginer un fuselage comme une forme de balle .50 n’a pas rendu inutiles les essais ; cela a donné une hypothèse robuste que les vols ont validée et calibrée. Dans une époque où la simulation numérique domine, le X-1 reste le rappel utile qu’il faut « fermer la boucle » par des vols instrumentés quand les lois changent de nature. L’aviation moderne n’affronte plus l’inconnu de Mach 1, mais d’autres « murs » — interactions aérodynamique-propulsion à très haut nombre de Mach, couplages thermo-structurels de matériaux, intégration de capteurs dans des peaux fines. La leçon perdure : soigner la distribution des épaisseurs, préserver l’autorité des gouvernes aux régimes critiques et accepter des réponses structurelles (empennage tout-mobile) quand l’aérodynamique seule ne suffit plus.
